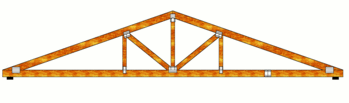

WIĄZAR KRATOWY TRÓJKĄTNY

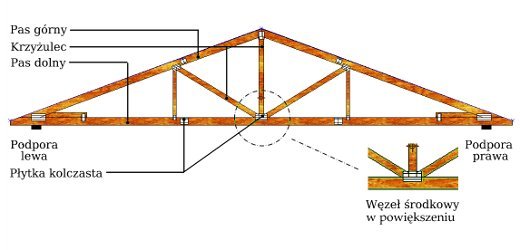

Wiązar kratowy to strukturalna rama zazwyczaj przyjmująca kształt trójkąta, zbudowana z krzyżulców, pasa dolnego i górnego. Elementy te współpracują ze sobą przenosząc obciążenie. Taki układ struktury daje wysoki stosunek siły do wagi, dopuszczając większy rozstaw niż metoda tradycyjna.

Wiązary kratowe mogą być modelowane prawie we wszystkie kształty i przyjmować zróżnicowane rozmiary. Ograniczenia pojawiają się tylko ze strony możliwości wykonania, transportowych, czy przeładunkowych.

Stosunkowo lekkie konstrukcje wiązarów są prefabrykowane poprzez wprasowanie płytek kolczastych w każdy węzeł między elementami wiązara.

Wiązar kratowy trójkątny może mieć różne długości, kilka podpór oraz część okapową.
